Цилиндро поршневая группа ( ЦПГ ) YX140 (W063) X-TECH

Цилиндро-поршневая группа (ЦПГ) YX140 (W063) X-TECH представляет собой комплект ключевых компонентов двигателя внутреннего сгорания, предназначенный для установки в китайские питбайки, мотоциклы и мопеды с двигателями типа 1P56FMJ. Эта группа является модернизированной версией стандартной ЦПГ YX140, оптимизированной под бренд X-TECH для повышения производительности, надежности и долговечности в условиях интенсивной эксплуатации, таких как мотокросс или повседневное использование. Она обеспечивает преобразование энергии сгорания топлива в механическую работу, играя центральную роль в цикле работы четырехтактного двигателя.

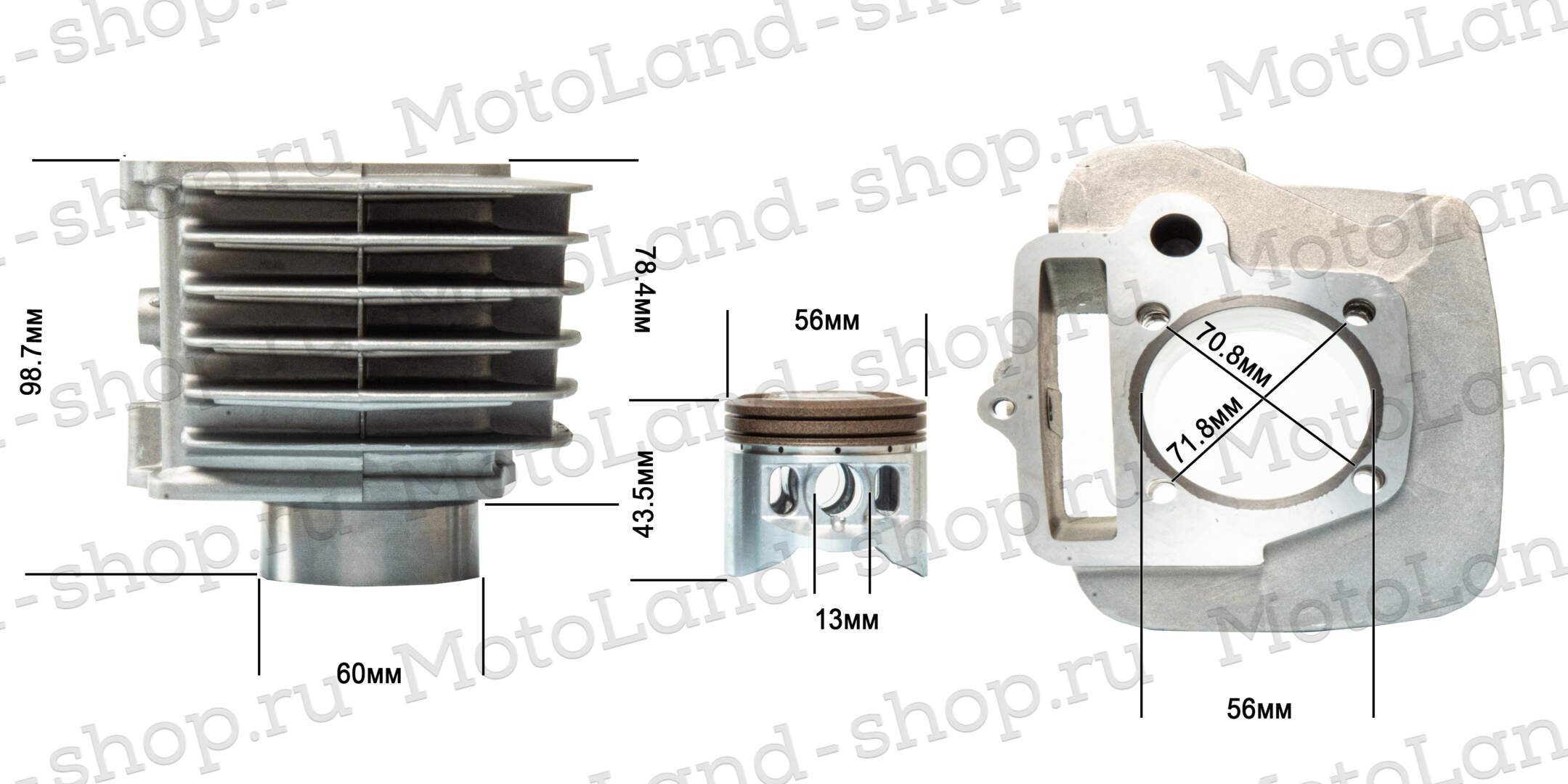

Основные компоненты ЦПГ
Цилиндр: Изготовлен из высококачественного алюминиевого сплава с чугунной гильзой (втулкой) для обеспечения оптимального теплоотвода и снижения трения. Внутренняя поверхность гильзы хонингована для создания микроструктуры, способствующей удержанию масла и минимизации износа. Диаметр цилиндра (bore) составляет 56 мм, что соответствует стандарту YX140.
Поршень: Легкий поршень из алюминиевого сплава с антифрикционным покрытием (например, на основе тефлона или графита) для снижения потерь на трение. Ход поршня (stroke) — 57 мм, что обеспечивает рабочий объем цилиндра около 140 см³. Поршень оснащен компрессионными и маслосъемными кольцами: верхнее компрессионное кольцо из хромированной стали для герметизации камеры сгорания, нижнее — для контроля масла. Поршневой палец фиксируется стопорными кольцами.
Кольца и уплотнители: В комплект входят поршневые кольца (компрессионные и маслосъемные), обеспечивающие герметичность и эффективное смазывание. Материалы колец — высокопрочная сталь с хромовым покрытием, устойчивая к высоким температурам и износу.
Дополнительные элементы: В сборе также предусмотрены прокладки головки блока цилиндров (ГБЦ) и основания цилиндра, изготовленные из композитных материалов для предотвращения утечек газов и охлаждающей жидкости.
Технические характеристики
Рабочий объем: Примерно 140 см³ (расчетный: π × (56/2)² × 57 ≈ 140 см³).
Диаметр цилиндра (bore): 56 мм.
Ход поршня (stroke): 57 мм.
Степень сжатия: Стандартная для YX140 — около 9:1 (может варьироваться в зависимости от модификации X-TECH для повышения мощности).
Материалы: Алюминиевый сплав для цилиндра и поршня, чугун для гильзы, сталь для колец и пальца.
Мощность и применение: Предназначена для двигателей мощностью до 12-14 л.с., подходит для питбайков (например, модели на базе YX140), мотоциклов и мопедов. Версия X-TECH может включать усиленные элементы для тюнинга, такие как улучшенное охлаждение или повышенную стойкость к перегреву.
Вес комплекта: Около 1,5-2 кг (в зависимости от конфигурации).
Совместимость: Полностью совместима с двигателями YX140 (W063), включая аналоги Honda CRF и китайские клоны. Рекомендуется для замены изношенных узлов или апгрейда.
Принцип работы и роль в двигателе
ЦПГ функционирует в цикле Отто: поршень перемещается в цилиндре под давлением газов сгорания, передавая усилие через шатун на коленчатый вал. Она обеспечивает герметичность камеры сгорания, отвод тепла и смазку подвижных частей. В X-TECH версии акцент на повышенной термостойкости (до 250-300°C) и сниженном коэффициенте трения, что продлевает ресурс до 500-1000 моточасов при правильном обслуживании.
Рекомендации по установке и обслуживанию
Установка: Требует точной сборки с контролем зазоров (рекомендуемый зазор между поршнем и цилиндром — 0,03-0,05 мм). Используйте динамометрический ключ для затяжки болтов ГБЦ (момент — 20-25 Нм). После монтажа обязательна обкатка двигателя на холостых оборотах.
Признаки износа: Снижение компрессии, повышенный расход масла, стук или дым из выхлопа. Профилактика включает регулярную замену масла и проверку на перегрев.
Преимущества X-TECH: Улучшенная обработка поверхностей для снижения вибраций и шума, повышенная стойкость к детонации топлива.
Этот комплект доступен в специализированных магазинах мотозапчастей и рекомендуется для энтузиастов, желающих повысить эффективность двигателя без полн
