Цилиндро поршневая группа ( ЦПГ ) 139QMB 50см3 d=40mm

Цилиндро-поршневая группа (ЦПГ) модели 139QMB представляет собой ключевой узел четырехтактного одноцилиндрового двигателя внутреннего сгорания, предназначенного для малокубатурных мототранспортных средств, таких как скутеры, мопеды и квадроциклы. Эта группа обеспечивает преобразование энергии сгорания топлива в механическую работу, работая в условиях высоких температур, давления и трения. Модификация с диаметром цилиндра 40 мм соответствует базовому объему 50 см³ и часто используется в стандартных или слегка тюнингованных конфигурациях двигателей типа GY6, совместимых с моделями вроде Honda GY6, Irbis, Stels или аналогичными китайскими аналогами.
Основные компоненты и конструкция

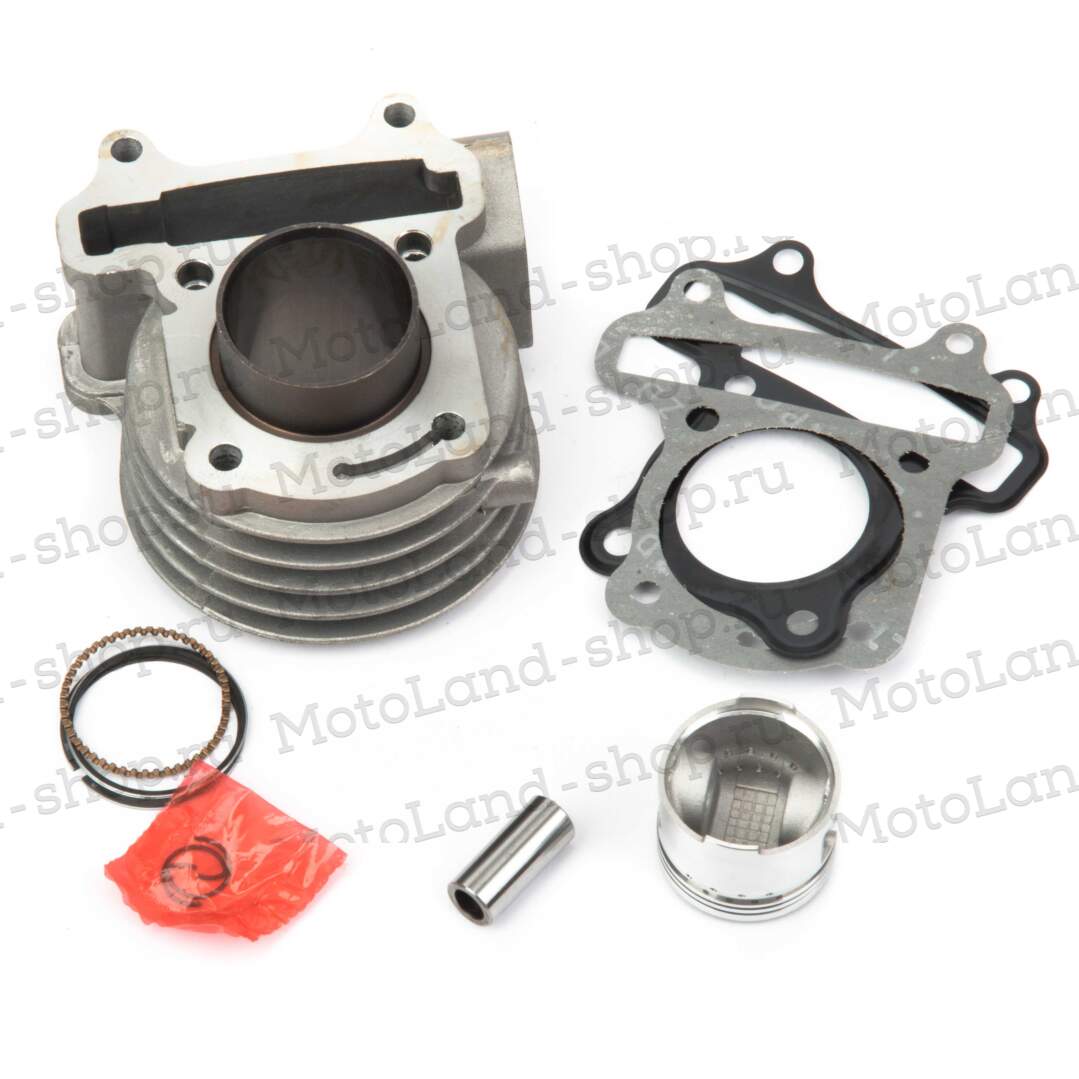

ЦПГ включает в себя цилиндр, поршень, комплект поршневых колец, поршневой палец и стопорные кольца. Цилиндр изготовлен из высокопрочного алюминиевого сплава с чугунной или стальной гильзой, обеспечивающей износостойкость и эффективный теплоотвод. Внутренняя поверхность цилиндра хонингована для оптимального смазывания и снижения трения, что способствует долговечности и минимизации утечек газов. Диаметр цилиндра составляет 40 мм, что позволяет достичь рабочего объема около 50 см³ при стандартном ходе поршня (примерно 41–42 мм, в зависимости от конкретной версии).
Поршень выполнен из легкого алюминиевого сплава с термостойким покрытием (тефлоновым или аналогичным) на юбке, что улучшает скольжение и снижает риск задиров. Он оснащен тремя поршневыми кольцами: верхним компрессионным (для герметизации камеры сгорания), нижним компрессионным и маслосъемным (для контроля уровня масла и предотвращения его попадания в камеру). Поршневой палец фиксируется стопорными кольцами и обеспечивает шарнирное соединение с шатуном, выдерживая осевые нагрузки до 500–800 Н в зависимости от режима работы.
Технические характеристики
Рабочий объем: 50 см³ (расчетный, на основе диаметра 40 мм и хода поршня).

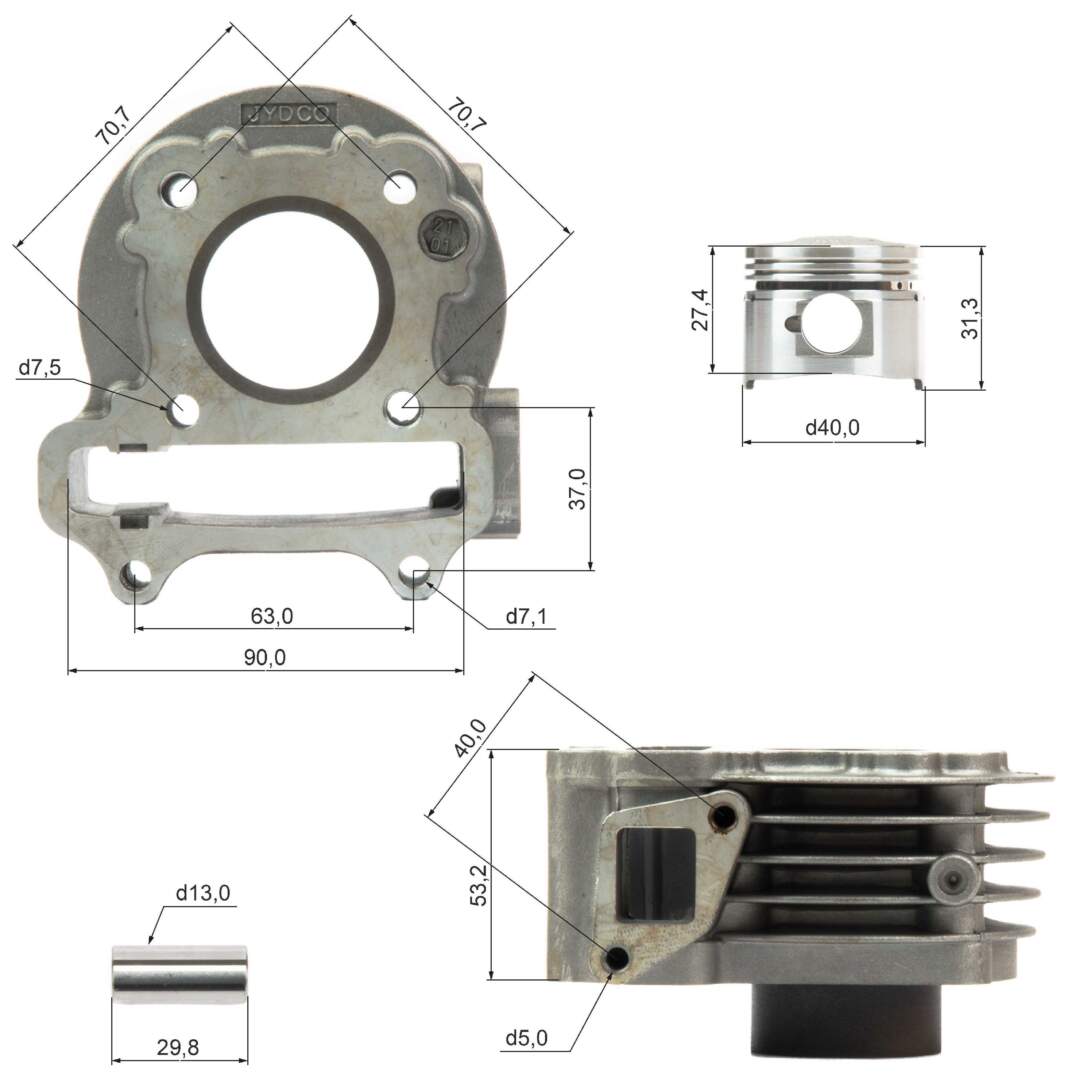

Диаметр цилиндра/поршня: 40 мм (с допуском ±0,01 мм для обеспечения плотной посадки).
Материалы: Алюминий (поршень и цилиндр), хромированная, нитрированная сталь (кольца), закаленная сталь (палец).
Степень сжатия: Обычно 9,0:1–10,5:1, что обеспечивает мощность двигателя в диапазоне 2–4 кВт при 6000–8000 об/мин.
Максимальная температура эксплуатации: До 250–300°C в зоне поршня, с охлаждением воздушным или воздушно-масляным.
Вес комплекта: Примерно 0,8–1,2 кг (в зависимости от производителя).
Совместимость: Подходит для двигателей 139QMB и аналогов (например, 139FMB, 152QMI), используемых в скутерах с объемом 50–80 см³. Рекомендуется для замены в случае износа или тюнинга для повышения мощности.
Эксплуатационные особенности
Группа предназначена для бензиновых двигателей с верхним расположением клапанов (OHV) и горизонтальным цилиндром. Она обеспечивает надежную работу при использовании топлива АИ-92 или выше, с маслом класса SAE 10W-40 для четырехтактных моторов. Рекомендуемый интервал замены — после 5000–10000 км пробега или при выявлении износа (задиры, потеря компрессии). Установка требует точной обкатки: первые 500 км на сниженных оборотах для притирки поверхностей.
Эта ЦПГ доступна от производителей вроде Motoland, и поставляется в комплекте для самостоятельной установки. Для обеспечения безопасности и эффективности рекомендуется профессиональный монтаж с проверкой зазоров (0,03–0,05 мм между поршнем и цилиндром). В случае тюнинга (например, для увеличения объема до 70–80 см³) может потребоваться доработка головки блока и карбюратора.
