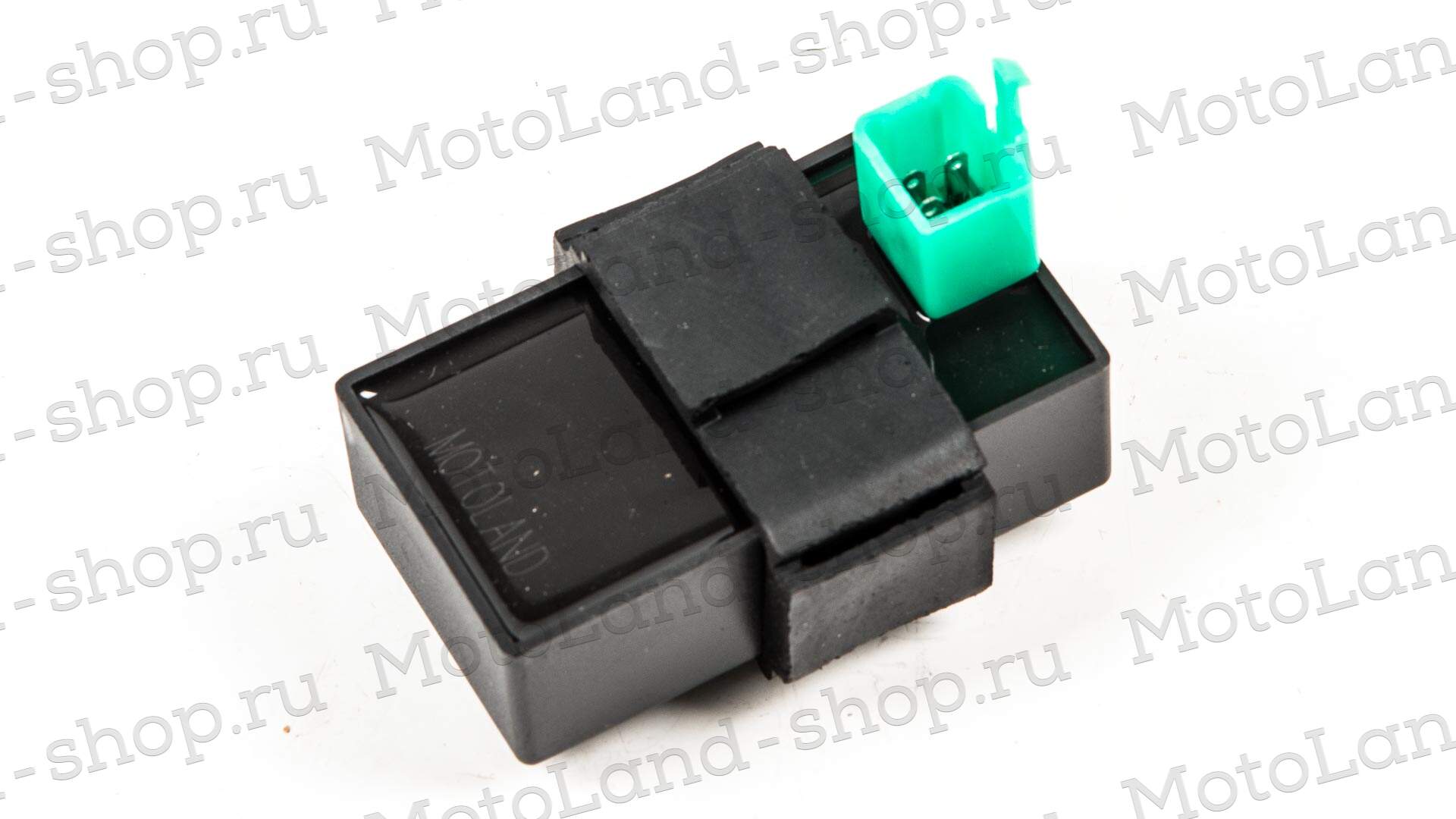

Коммутатор YX150/160 (W150-2/W150-5/W160-2) 150см3 160см3

Коммутатор YX150/160 (с вариациями W150-2, W150-5 и W160-2) представляет собой электронный блок управления зажиганием (CDI — Capacitor Discharge Ignition), предназначенный для одноцилиндровых четырёхтактных двигателей внутреннего сгорания объёмом 150 см³ и 160 см³, используемых в мототехнике, такой как питбайки, эндуро и кроссовые мотоциклы. Этот коммутатор обеспечивает стабильное формирование высоковольтного импульса для свечи зажигания, оптимизируя работу двигателя в различных режимах эксплуатации. Он разработан для интеграции с двигателями серии YX, включая модели 1P56FMJ (W150-5) для 150 см³ и 1P62FMK (W160-4V) для 160 см³, и подходит для установки в сборе с кикстартером или электростартером.
Основные технические характеристики:
Тип зажигания: Бесконтактное электронное CDI с конденсаторным разрядом, обеспечивающее быстрый подъём напряжения до 20–30 кВ для надёжного поджига топливной смеси.
Напряжение питания: 12 В (от аккумулятора или генератора мотоцикла), с диапазоном рабочих напряжений от 9 В до 15 В для устойчивости к колебаниям бортовой сети.
Максимальный ток потребления: До 1,5 А в режиме пиковой нагрузки, с низким энергопотреблением в холостом режиме (менее 0,2 А).
Диапазон оборотов: Поддержка от 500 об/мин (холостой ход) до 12 000 об/мин (максимальные обороты), с автоматической корректировкой угла опережения зажигания (УОЗ) для предотвращения детонации и оптимизации мощности.
Угол опережения зажигания: Регулируемый в пределах 5–35° до верхней мёртвой точки (ВМТ), с электронной корректировкой на основе сигнала от датчика положения коленвала (датчик Холла или магнитный).
Выходное напряжение на катушку зажигания: До 400 В первичного импульса, генерирующего высоковольтный разряд.
Рабочая температура: От -20°C до +80°C, с защитой от перегрева (термодатчик отключает модуль при превышении 90°C).
Степень защиты: IP54 (защита от пыли и брызг воды), корпус из ударопрочного пластика с алюминиевыми радиаторами для теплоотвода.
Разъёмы: Стандартные 6–8-пиновые коннекторы для подключения к катушке зажигания, датчику Холла, аккумулятору и массе, совместимые с проводкой мотоциклов на базе двигателей YX.
Габариты и вес: Компактный размер (примерно 80 × 50 × 30 мм), вес около 150 г, что облегчает монтаж в ограниченном пространстве рамы мотоцикла.
Функциональные особенности:
Автоматическая адаптация: Встроенный микроконтроллер корректирует УОЗ в зависимости от оборотов двигателя, температуры и нагрузки, обеспечивая плавный запуск и стабильную работу на высоких скоростях.
Защита от помех: Экранированная конструкция минимизирует электромагнитные干扰, предотвращая сбои от внешних источников (например, генератора или радиосвязи).
Диагностика: Некоторые версии (например, W160-2) поддерживают самодиагностику с выводом ошибок через светодиодный индикатор (мигание для кодов неисправностей, таких как обрыв цепи или короткое замыкание).
Совместимость с модификациями: Подходит для двигателей с 2-клапанными (W150-2) и 4-клапанными (W160-4V) головками цилиндра, а также для тюнингованных версий с увеличенным объёмом (до 160 см³). Может использоваться с карбюраторными или инжекторными системами подачи топлива, если предусмотрена совместимость по сигналам.
Режимы работы: Поддержка кикстартера (ручной запуск) и электростартера, с функцией ограничения максимальных оборотов (rev-limiter) на уровне 11 000–12 000 об/мин для защиты двигателя от перегрузок.
Применение и рекомендации:
Этот коммутатор идеален для мотоциклов с двигателями YX150/160, используемых в off-road условиях, где требуется надёжность и быстрая отдача мощности (до 15–18 л.с. в зависимости от модели). Рекомендуется установка квалифицированным механиком с проверкой цепей на сопротивление (катушка зажигания — 0,5–1 Ом первичная обмотка) и использованием диэлектрической смазки на разъёмах для предотвращения коррозии. В случае замены оригинального коммутатора на YX150/160, возможно повышение эффективности зажигания на 10–15% по сравнению со стандартными аналогами, что улучшает динамику разгона
