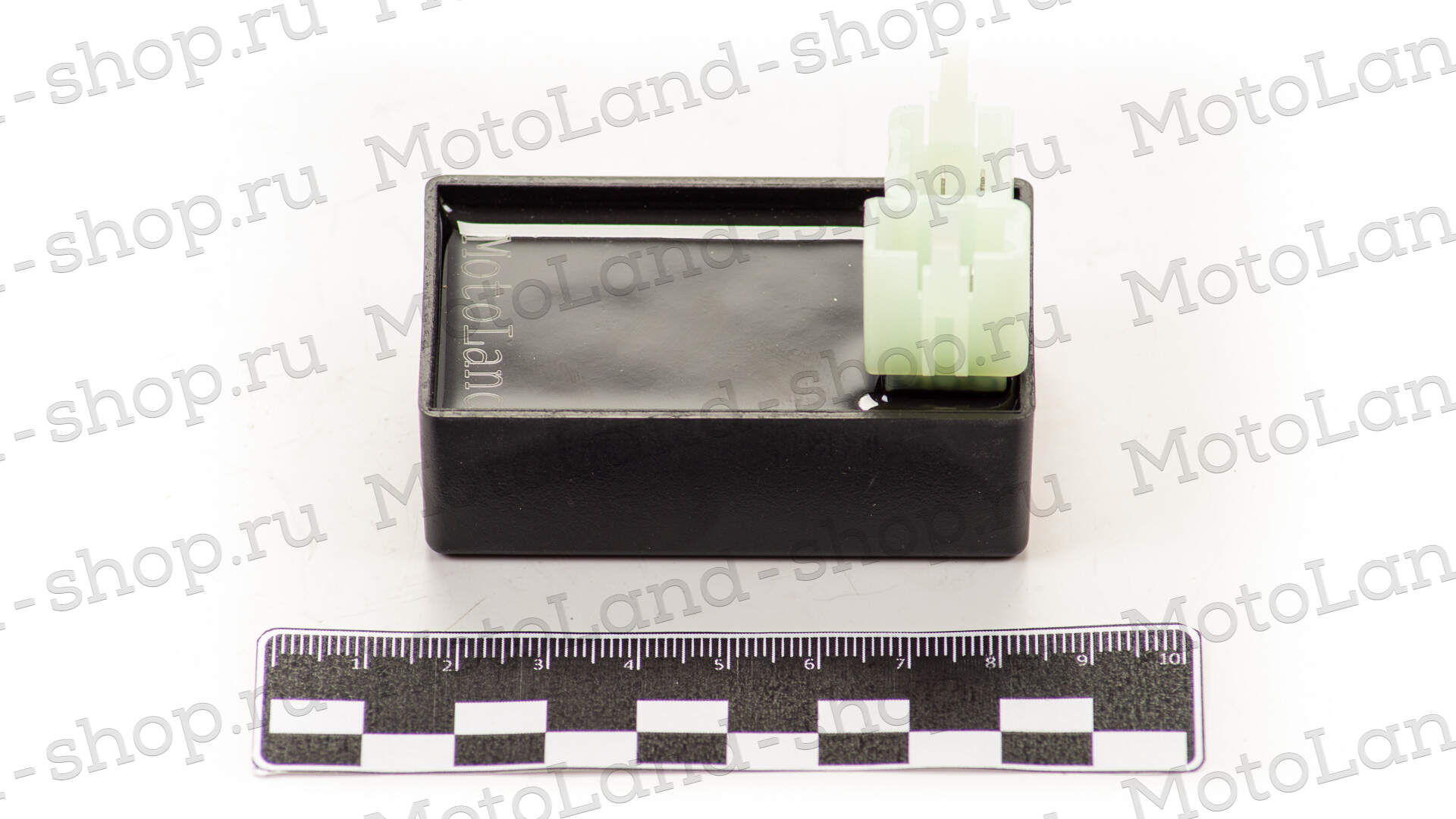

Коммутатор DC XR125/TTR125 125см3 (постоян. тока)

Коммутатор DC CDI (Capacitor Discharge Ignition) представляет собой электронный блок управления зажиганием, предназначенный для систем с постоянным током (DC). Он разработан специально для мотоциклов с двигателями объёмом 125 см³, таких как модели Honda XR125 и Yamaha TTR125. Этот модуль обеспечивает стабильное формирование высоковольтных импульсов для свечей зажигания, оптимизируя работу двигателя в различных режимах эксплуатации, включая офф-роуд и городские условия. В отличие от AC-систем, DC CDI питается напрямую от аккумуляторной батареи, что делает его более надёжным в условиях низких оборотов и при использовании дополнительного электрооборудования.
Основные технические характеристики
Тип системы: DC CDI (постоянный ток, ёмкостное разрядное зажигание).
Напряжение питания: 12 В (стандартное для мотоциклетных аккумуляторов, диапазон 9–16 В для стабильной работы).
Выходное напряжение на катушку зажигания: До 30–40 кВ (зависит от модели катушки, обеспечивает мощный искровой разряд).
Диапазон оборотов двигателя: От 500 об/мин (холостой ход) до 10 000 об/мин (максимальные обороты для 125 см³ двигателей).
Ток потребления: Не более 1–2 А в рабочем режиме, с низким энергопотреблением в standby.
Время заряда конденсатора: Менее 1 мс, что позволяет достигать высокой частоты импульсов.
Защита: Встроенная защита от перегрузок, коротких замыканий и перегрева (температурный диапазон эксплуатации: -20°C до +80°C).
Разъёмы: Стандартные 5–6-pin разъёмы для подключения к датчику положения коленвала (CKP), катушке зажигания, аккумулятору и массе. Совместимы с OEM-кабелями Honda и Yamaha.
Материалы и конструкция: Корпус из ударопрочного пластика с герметизацией (IP65 для защиты от пыли и влаги), внутренние компоненты на базе полупроводниковых элементов (транзисторы, конденсаторы, микроконтроллер для управления углом опережения зажигания).
Габариты и вес: Примерно 80×50×30 мм, вес около 100–150 г (компактный для установки в подседельном пространстве или на раме).
Функциональные особенности
Автоматическая регулировка угла опережения зажигания (Advance Curve): Модуль корректирует timing в зависимости от оборотов двигателя, обеспечивая оптимальную мощность и экономию топлива. Для 125 см³ двигателей это позволяет достигать пиковой мощности около 8–10 л.с. при 7000–8000 об/мин.
Совместимость с модификациями: Подходит для стандартных четырёхтактных двигателей воздушного охлаждения, включая варианты с карбюратором или инжектором (при наличии адаптера). Может использоваться в питбайках и эндуро-моделях на базе XR/TTR.
Преимущества по сравнению с AC CDI: Более стабильная работа на низких оборотах, независимость от магнето генератора, лучшая интеграция с современными системами освещения и стартером. Улучшает запуск в холодную погоду и снижает риск сбоев при разряженном аккумуляторе.
Установка и обслуживание: Простая plug-and-play установка без необходимости в программировании. Рекомендуется проверка на предмет окисления контактов каждые 5000 км пробега. В случае неисправности (например, отсутствие искры) диагностика проводится мультиметром на входных/выходных цепях.
Применение и совместимость
Этот коммутатор идеален для ремонта или апгрейда мотоциклов Honda XR125 (модели 2003–2010 гг.) и Yamaha TTR125 (модели 2000–наст. вр.), а также аналогичных 125 см³ двигателей в питбайках и мопедах. Он обеспечивает повышенную надёжность в условиях бездорожья, где возможны вибрации и воздействия окружающей среды. Не рекомендуется для AC-систем без переделки электропроводки.
