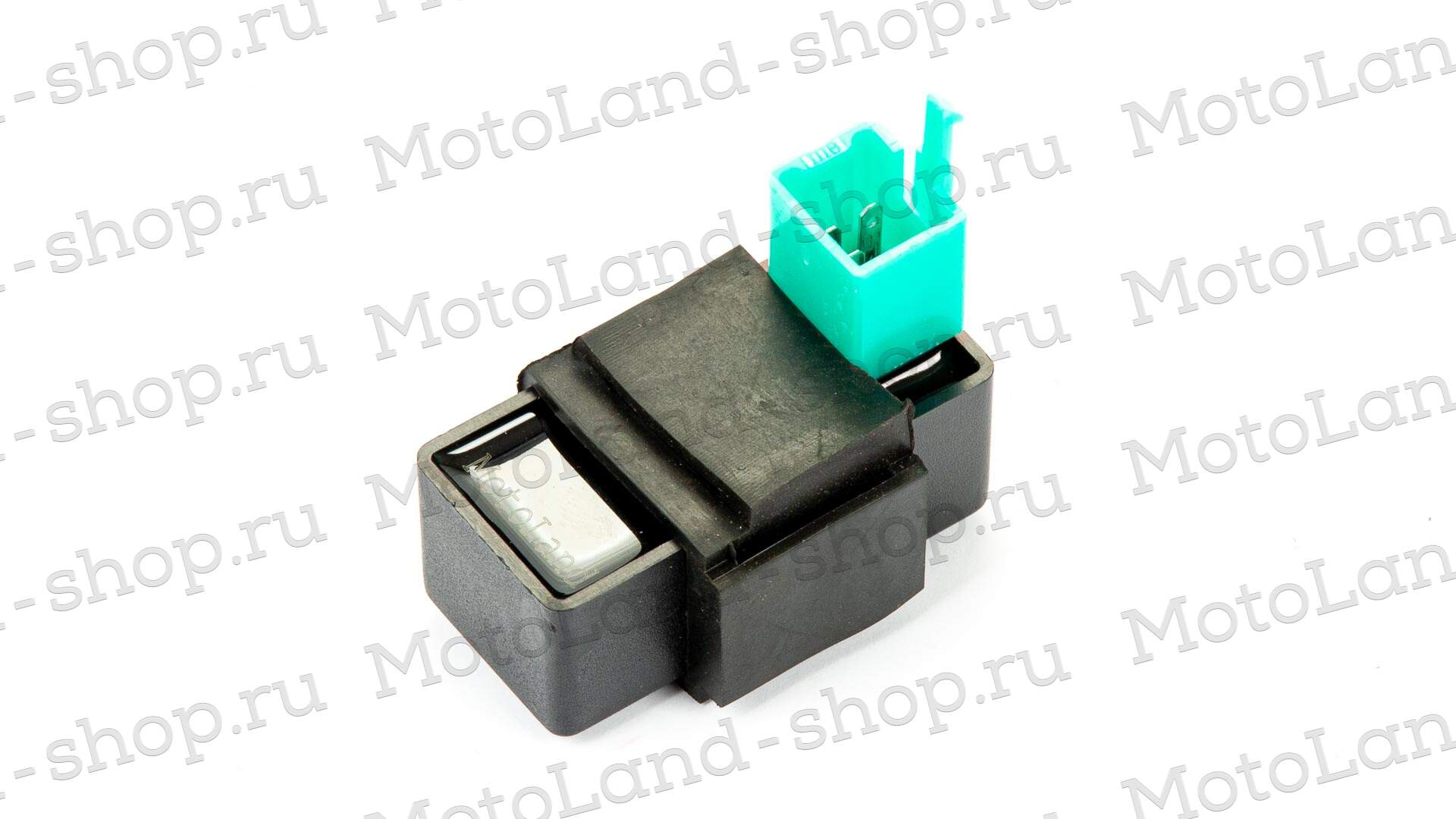

Коммутатор AC 139FMB,147FMH,152FMH 50-110см3 (перемен. тока)

Коммутатор AC-CDI (Alternating Current Capacitor Discharge Ignition) представляет собой электронный блок управления системой зажигания для одноцилиндровых четырехтактных бензиновых двигателей внутреннего сгорания серий 139FMB, 147FMH и 152FMH с рабочим объемом от 50 до 110 см³. Эти двигатели часто используются в малокубатурных мотоциклах, скутерах и мопедах китайского производства (например, моделях типа Alpha, Delta или аналогичных клонов Honda Cub). Коммутатор работает на основе переменного тока (AC), генерируемого магнитным статором двигателя, и предназначен для обеспечения стабильного искрообразования в катушке зажигания без необходимости в аккумуляторной батарее.
Назначение и принцип работы
Основная функция коммутатора — преобразование энергии от генератора переменного тока в высоковольтный импульс для свечи зажигания. Он заменяет традиционные механические системы зажигания (например, с кулачками или магнето) на электронную схему, что повышает надежность, точность и эффективность работы двигателя.
Принцип действия основан на конденсаторном разряде (CDI):
Генератор (статор) двигателя производит переменный ток с напряжением около 50-200 В (в зависимости от оборотов).
Входной сигнал от датчика положения коленвала (импульсного датчика или датчика Холла) поступает в коммутатор.
Внутри блока конденсатор заряжается от выпрямленного тока, а затем разряжается через тиристор (SCR) или транзистор, формируя импульс высокого напряжения (до 20-30 кВ) на первичной обмотке катушки зажигания.
Это обеспечивает timely искру в цилиндре, с автоматической регулировкой угла опережения зажигания (обычно от 10° до 35° до ВМТ в зависимости от оборотов двигателя).
Коммутатор AC-типа не требует внешнего питания от аккумулятора, что делает его подходящим для простых транспортных средств без бортовой электросети. Однако он чувствителен к качеству генератора и может работать нестабильно при низких оборотах (ниже 1000 об/мин).
Технические характеристики
Совместимость: Полностью совместим с двигателями 139FMB (50-70 см³), 147FMH (90-100 см³) и 152FMH (110 см³). Подходит для моделей с горизонтальным расположением цилиндра и воздушным охлаждением.
Тип питания: Переменный ток (AC) от встроенного генератора двигателя; не требует DC-источника.
Входное напряжение: 50-250 В AC (пиковое, зависит от оборотов).
Выходное напряжение на катушку: До 300-400 В на первичной обмотке, с преобразованием в 20-30 кВ на вторичной.
Угол опережения зажигания: Автоматическая кривая, фиксированная или с простой корректировкой (в зависимости от модели коммутатора; типично 15° на холостом ходу и до 30° на максимальных оборотах ~8000-10000 об/мин).
Рабочий диапазон оборотов: От 800 до 12000 об/мин.
Корпус и подключение: Компактный герметичный блок (обычно пластиковый, с размерами около 60x40x20 мм), с 4-6-pin разъемом. Стандартные клеммы: вход от генератора (AC), сигнал от датчика, выход на катушку, заземление. Некоторые модели имеют дополнительный вывод для ограничителя оборотов.
Рабочая температура: -20°C до +80°C; устойчив к вибрациям и влаге (IP54 или выше).
Потребляемая мощность: Минимальная, менее 5 Вт, за счет энергии от генератора.
Установка и эксплуатация
Установка коммутатора проста и не требует специальных инструментов: он фиксируется на раме мотоцикла и подключается к существующей электропроводке двигателя. Рекомендуется проверять сопротивление катушки зажигания (первичное ~0.5-1 Ом, вторичное ~5-10 кОм) и целостность датчика перед монтажом. В случае неисправностей (например, отсутствие искры) диагностика включает измерение входного напряжения от статора и проверку цепи на обрывы.
Этот коммутатор повышает надежность запуска двигателя в холодную погоду и снижает расход топлива за счет оптимизированного зажигания. Для тюнинга доступны модифицированные версии с регулируемым углом опережения или встроенным ограничителем оборотов. При выборе аналогов обращайте внимание на совместимость с конкретной моделью двигателя, чтобы избежать перегрева или нестабильной работы.
